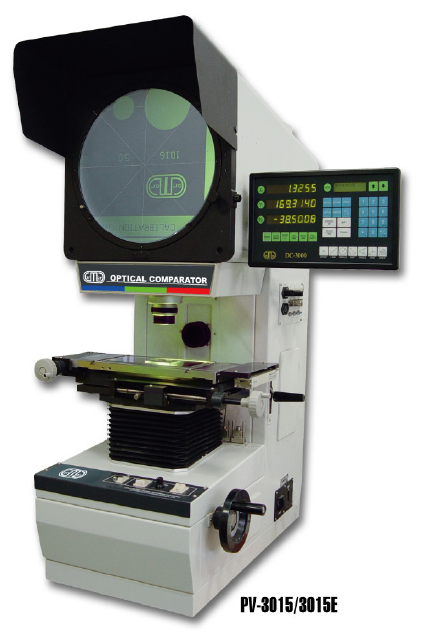

Küçük ve orta boyutlu parçalarının  X ve Y eksenlerinde ölçümüne uygun, dik, hassas ve 360º dönebililir ekranlı ölçüm tezgahıdır.

Özel ayna sitemi ile tabladaki parça ekranda aynı yönde görünür

Ekran Çapı: Ø312mm

Tabla hareketi: 150(X)x50(Y)mm (X ve Y eksenlerinde hassas veya hızlı ilerleme)

Tabla Boyutu: 340mm×152mm
Cam Tablo Boyutu: 196mm×96mm

Çözünürlük(X veY): 0.0005mm (Linear skalalar)

Hassasiyet:(4+L/25)µm

Tekrarlanabilirlik: 0.003mm

Açı çözünürlüğü: 0.01º veya 1'

Max parça ağırlığı: 5kg

Objektif: Standart 10X (Yarı ve tam yansıtma aynası ile).

10 geometrik element için geçici hafıza ve 100 kalıcı hafıza mevcuttur.

Opsiyonel  20X, 50X ve 100X objektifler takılabilir.

Büyütme hassasiyeti: 0.08% kontur, 0.12% yüzey.

Aydınlatma:Kontur ve yüzey aydınlatma için 24V/150W halojen lambalar.

Güç: 110 / 220V (AC)   50-60Hz

Dijital Gösterge: DC 3000 Geometrik işlemci, RS-232 çıkışlı.

Boyutlar:  770×550×1100mm,  Ağırlık:130 Kg

Tüm karmaşık geometrik işlemleri yapabilen, DC 3000 geometrik işlemci cihazla birlikte standart aksesuar olarak teslim edilmektedir.

DC 3000 Dijital işlemcinin Özellikleri:

Dijital X, Y koordinatları ve açı göstergeleri, ayrıca kullanıcı yönlendirme ekranı. 1/2 değer hesaplama.

Sıfırlama ve 90º, 270º ve 360º açı çevrimi, mm/inch çevrimi. Temel(nokta, doğru, daire, mesafe açı, vida dişi vb...) ve özel geometrik elementler ölçülebilir.

Nokta, doğru, daire, mesafe ve açı önseçim ile girilebilir. Ölçülen değerler karşılaştırma amaçlı kaydedilip geri çağrılabilir

"Skew" fonksiyonu ile koordinat sistemi eğilebilir ve "ORG" fonksiyonu ile orijin noktası kaydırılabilir.

Sık tekrarlanan ölçümler ve seri ölçümler için her biri 100 komutluk 10 farklı ölçüm programı cihaza öğretilebilir. ABS/INC ve Polarity/Cartesien koordinat çevrim fonksiyonları.3 eksen ön seçilebilir.

Linear Skalalar için geliştirilmiş hata kompanzayon sistemi ile donatılmıştır. "Measure Easy" kolay ölçüm fonksiyonu. RS-232 çıkışı. Sayma yönü ve printer için parametre ayarlama. İstenilen değerleri print edebilme. Çözünürlük seçebilme.

Elektrik kesilmelerine karşı otomatik kayıt fonksiyonu. Ayak şalteri.

Opsiyonel optik okuyucu ile kullanılabilme.

Teslim Şekli:

PV3015E  Profil Projektör

DC 3000 Geometrik işlemci,

Objektif: 10X, Yarı ve tam yansıtma aynaları,

Ayak şalteri, Güç kablosu,

2 yedek halojen lamba, Yedek sigorta,

Kullanım kılavuzu, Ölçüm Sertifikası

Küçük ve orta boyutlu parçalarının  X ve Y eksenlerinde ölçümüne uygun, dik, hassas ve 360º dönebililir ekranlı ölçüm tezgahıdır.

Özel ayna sitemi ile tabladaki parça ekranda aynı yönde görünür

Ekran Çapı: Ø312mm

Tabla hareketi: 150(X)x250(Y)mm (X ve Y eksenlerinde hassas veya hızlı ilerleme)

Tabla Boyutu: 450mm×280mm
Cam Tablo Boyutu: 300mm×196mm

Çözünürlük(X veY): 0.0005mm (Linear skalalar)

Hassasiyet: ≤(3+L/75)µm

Tekrarlanabilirlik: 0.003mm

Açı çözünürlüğü: 0.01º veya 1'

Max parça ağırlığı: 20kg

Objektif: Standart 10X (Yarı ve tam yansıtma aynası ile).

10 geometrik element için geçici hafıza ve 100 kalıcı hafıza mevcuttur.

Opsiyonel  20X, 50X ve 100X objektifler takılabilir.

Büyütme hassasiyeti: 0.08% kontur, 0.12% yüzey.

Aydınlatma:Kontur ve yüzey aydınlatma için 24V/150W halojen lambalar.

Güç: 110 / 220V (AC)   50-60Hz

Dijital Gösterge: DC 3000 Geometrik işlemci, RS-232 çıkışlı.

Boyutlar:  780×780×1100mm,  Ağırlık:160 Kg

Tüm karmaşık geometrik işlemleri yapabilen, DC 3000 geometrik işlemci cihazla birlikte standart aksesuar olarak teslim edilmektedir.

DC 3000 Dijital işlemcinin Özellikleri:

Dijital X, Y koordinatları ve açı göstergeleri, ayrıca kullanıcı yönlendirme ekranı. 1/2 değer hesaplama.

Sıfırlama ve 90º, 270º ve 360º açı çevrimi, mm/inch çevrimi. Temel(nokta, doğru, daire, mesafe açı, vida dişi vb...) ve özel geometrik elementler ölçülebilir.

Nokta, doğru, daire, mesafe ve açı önseçim ile girilebilir. Ölçülen değerler karşılaştırma amaçlı kaydedilip geri çağrılabilir

"Skew" fonksiyonu ile koordinat sistemi eğilebilir ve "ORG" fonksiyonu ile orijin noktası kaydırılabilir.

Sık tekrarlanan ölçümler ve seri ölçümler için her biri 100 komutluk 10 farklı ölçüm programı cihaza öğretilebilir. ABS/INC ve Polarity/Cartesien koordinat çevrim fonksiyonları.3 eksen ön seçilebilir.

Linear Skalalar için geliştirilmiş hata kompanzayon sistemi ile donatılmıştır. "Measure Easy" kolay ölçüm fonksiyonu. RS-232 çıkışı. Sayma yönü ve printer için parametre ayarlama. İstenilen değerleri print edebilme. Çözünürlük seçebilme.

Elektrik kesilmelerine karşı otomatik kayıt fonksiyonu. Ayak şalteri.

Opsiyonel optik okuyucu ile kullanılabilme.

Teslim Şekli:

PV3025AE  Profil Projektör

DC 3000 Geometrik işlemci,

Objektif: 10X, Yarı ve tam yansıtma aynaları,

Ayak şalteri, Güç kablosu,Manyetik V Blok

2 yedek halojen lamba, Yedek sigorta,

Kullanım kılavuzu, Ölçüm Sertifikası

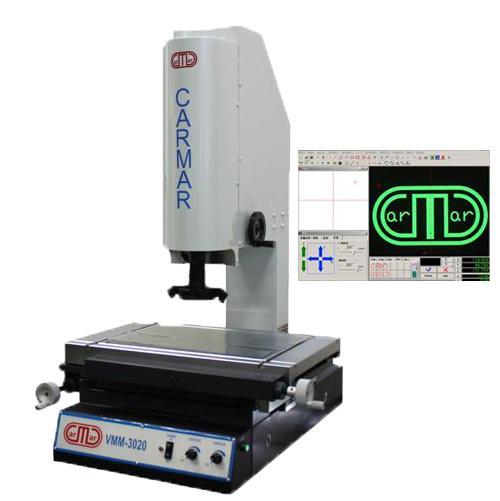

354mm x 228mm Tabla Boyutu (X, Y Eksenleri)

210 x 160mm Cam Tezgah Boyutları (X, Y)

150x100mm Ölçüm Mesafeleri (X, Y)

200mm Z Eksen Hareketi (Odaklamak için)

Yüksek Çözünürlüklü Color 1/3” CCD Kamera

Büyütme: 0.7X-4.5X(33-195X arası büyütme)

Aydınlatma: Yüzey ve kontur için ayarlanabilir

Güç: AC220V/110V  50/60Hz

Linear Scale: X,Y,Z (opsiyonel Z ekseni)

Çözünürlük: 0.0005mm (0,5 µm)

Hassasiyet: ≤(3+L/75)µm

Tekrarlanabilirlik: 0.001mm (1 µm)

CAD ve CAM programlarına uyumlu çalışabilme.

Uygulamalar: Elektronik,  yay, vida, alet, plastik, kauçuk, valf, kamera, bisiklet, motor parçaları baskılı devre vb endüstri gruplarında kullanıma uygun.

Boyutlar: 540x560x860mm

Ağırlık: 100 Kg

Güç: AC 220V/AC110V 250W

Standart Teslimat:
Bilgisayar + monitör ile birlikte teslimat

VMM 1510D Video Ölçüm Cihazı

M2D Yazılım

Ayak Şalteri

404mm x 228mm Tabla Boyutu (X, Y Eksenleri)

280 x 160mm Cam Tezgah Boyutları (X, Y)

200x100mm Ölçüm Mesafeleri (X, Y)

200mm Z Eksen Hareketi (Odaklamak için)

Yüksek Çözünürlüklü Color 1/3” CCD Kamera

Büyütme: 0.7X-4.5X(33-195X arası büyütme)

Aydınlatma: Yüzey ve kontur için ayarlanabilir

Güç: AC220V/110V  50/60Hz

Linear Scale: X,Y,Z (opsiyonel Z ekseni)

Çözünürlük: 0.0005mm (0,5 µm)

Hassasiyet: ≤(3+L/75)µm

Tekrarlanabilirlik: 0.001mm (1 µm)

CAD ve CAM programlarına uyumlu çalışabilme.

Uygulamalar: Elektronik,  yay, vida, alet, plastik, kauçuk, valf, kamera, bisiklet, motor parçaları baskılı devre vb endüstri gruplarında kullanıma uygun.

Boyutlar: 540x560x860mm

Ağırlık: 100 Kg

Güç: AC 220V/AC110V 250W

Standart Teslimat:
Bilgisayar + monitör ile birlikte teslimat

VMM 1510D Video Ölçüm Cihazı

M2D Yazılım

Ayak Şalteri

Tüm karmaşık geometrik işlemleri yapabilen, DC-3000 geometrik
işlemci cihazla birlikte standart aksesuar olarak teslim edilmektedir.

DC-3000 Geometrik işlemcinin Özellikleri:
Dijital X, Y koordinatları ve açı göstergeleri, ayrıca kullanıcı yönlendirme ekranı.
1/2 değer hesaplama.
Sıfırlama ve 90º, 270º ve 360º açı çevrimi, mm/inch çevrimi.
Temel(nokta, doğru, daire, mesafe açı, vida dişi vb...) ve özel geometrik elementler
ölçülebilir.
Nokta, doğru, daire, mesafe ve açı önseçim ile girilebilir.
Ölçülen değerler karşılaştırma amaçlı kaydedilip geri çağrılabilir(10 geometrik element
için geçici hafıza ve 100 kalıcı hafıza mevcuttur.)
"Skew" fonksiyonu ile koordinat sistemi eğilebilir ve "ORG" fonksiyonu ile
orijin nokta

Teslim Şekli:
CPJ-3015 Profil Projektör
DC-3000 Geometrik işlemci
Objektif: 10X, yarı ve tam yansıtma aynaları
Ayak şalteri
Güç kablosu
2 yedek halojen lamba
2 yedek sigorta
Kullanım kılavuzu
Ölçüm Sertifikası

Teslim Şekli:
CPJ-3015 Profil Projektör
DC-3000 Geometrik işlemci
Dahili mini printer
Renk filtreleri
Objektif: 10X, yarı ve tam yansıtma aynaları
Ayak şalteri
Güç kablosu
2 yedek halojen lamba
2 yedek sigorta
Kullanım kılavuzu
Ölçüm Sertifikası

Teslim Şekli:
BH400 Profil Projektör
DC-3000 Geometrik işlemci
Dahili mini printer
Objektif: 10X, yarı ve tam yansıtma aynaları
Ayak şalteri
Güç kablosu
2 yedek halojen lamba
2 yedek sigorta
Kullanım kılavuzu
Ölçüm Sertifikası

Kullanıcı hatalarını en aza indirmek ve karanlık-aydınlık nokta tanımlamasını
sağlamak için kullanılan özel sensör+generatör..
10 duyarlılık kademesi.
Renk seçimi: Auto, Siyah, Beyaz.
3 farklı algılama yöntemi.
